Si definiscono paddle o mono, i tasti telegrafici con movimento orizzontale,
strumenti moderni progettati per realizzare i punti e linee automaticamente
mediante l’abbinamento con un keyer elettronico.

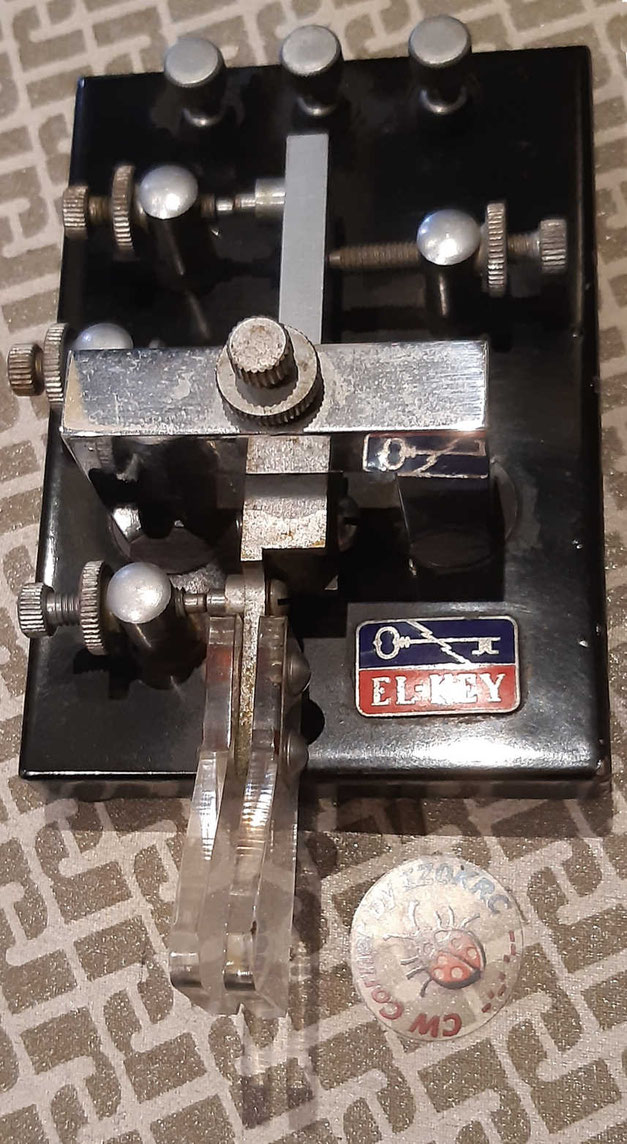

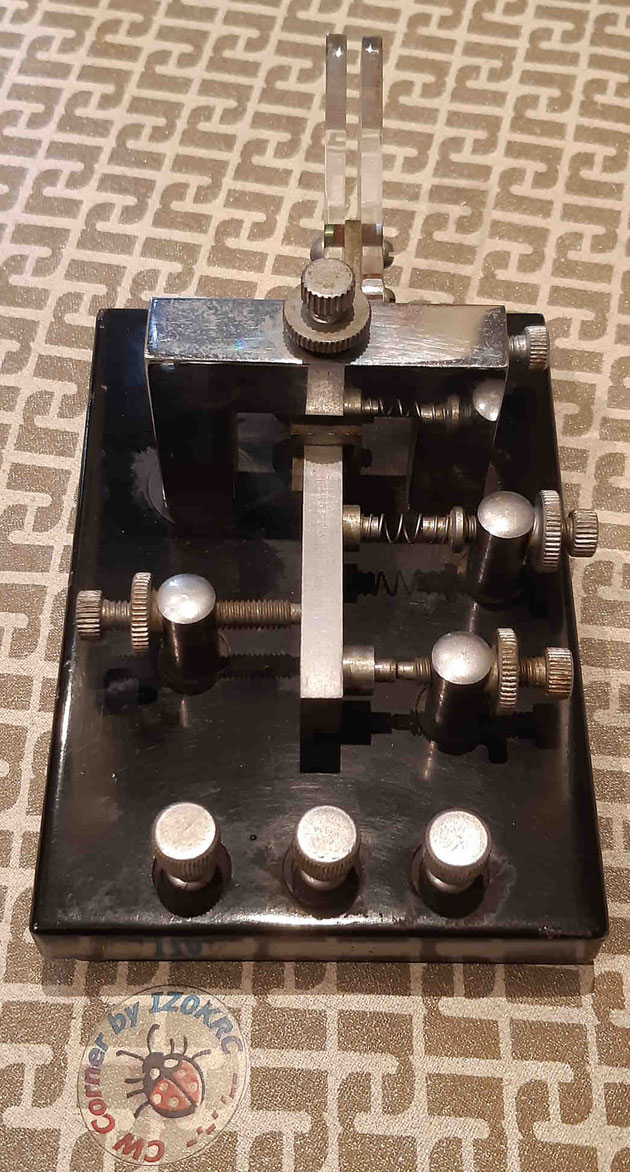

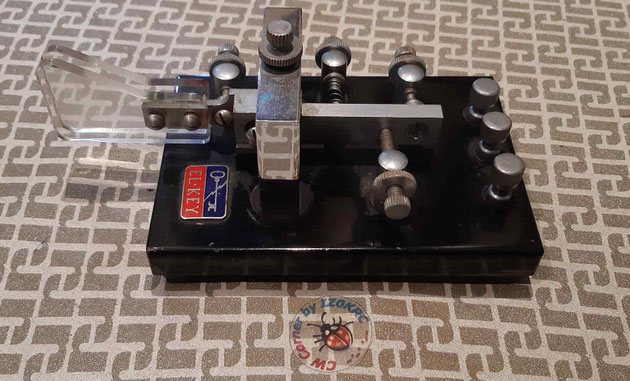

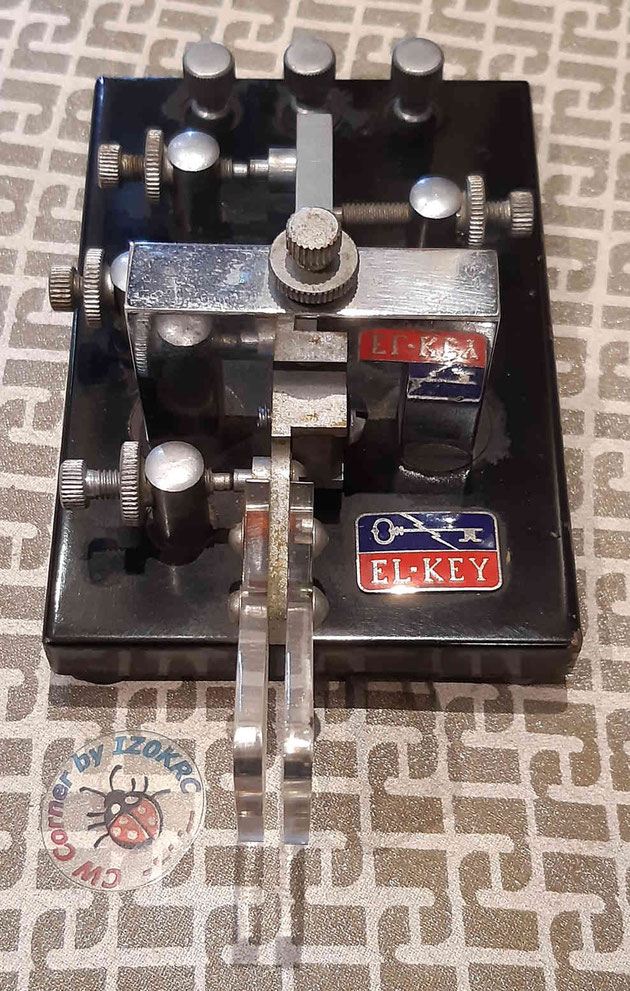

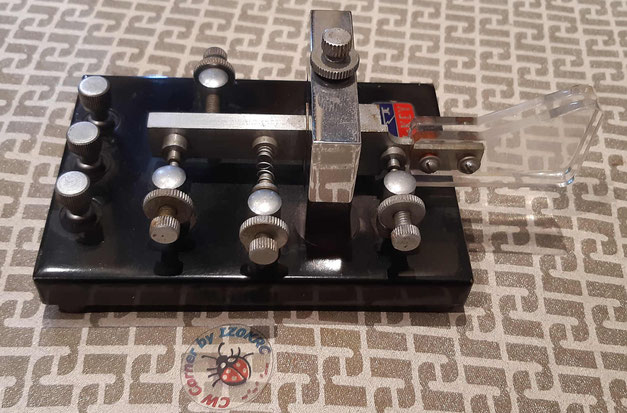

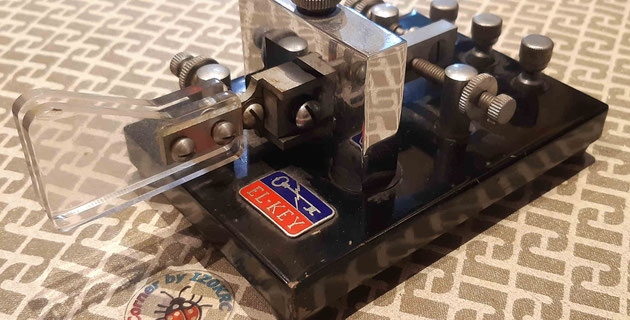

El Key - Poucel Electronics Co.
DL.US.001
El-Key è uno tra i primi keyer monopala prodotti. Nasce dall'innovativo sistema di produrre il tasto separato dal keyer elettronico. El key è stato prodotto in un breve periodo compreso tra il 1956-1960. Il suo ideatore era un radioamatore, Bob Poucel W2AYJ, proprietario della "Poucel Electronics Co.".
La costruzione del tasto era completamente demandata all'esterno, le basi le riceveva già rifinite pronte per essere montate, compresi tutti gli altri componenti dela tasto, Bob nel suo laboratorio eseguiva solo la regolazione e l'assemblaggio dei suoi tasti. Il nome El-Key era semplicemente l'abbreviazione di Electronic Keyer.
Si stima che Bob ha commercializzato circa 400 tasti con finitura della base nera, grigia e cromata.
Tasto molto pesante con un generosa risposta durante la manipolazione, veramente ben concepito.
12/11/2019

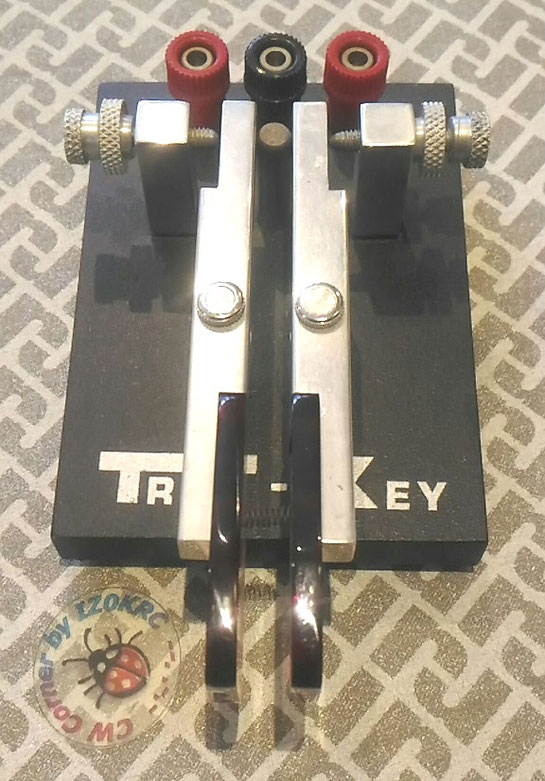

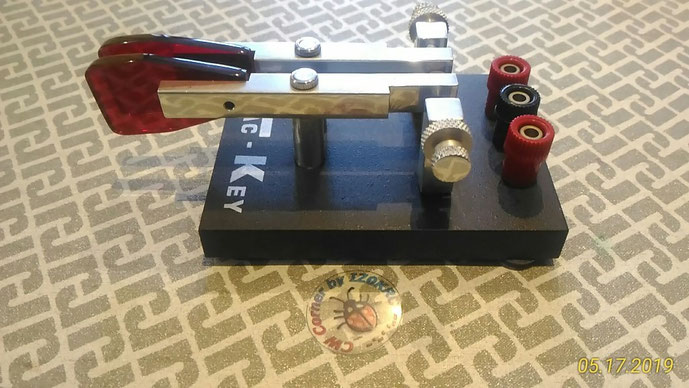

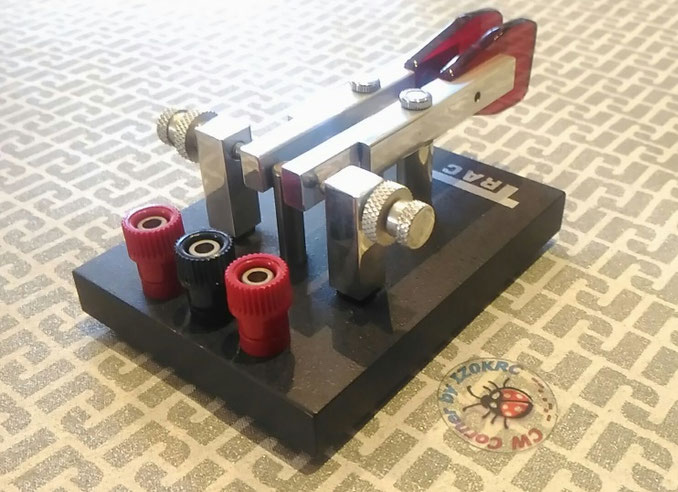

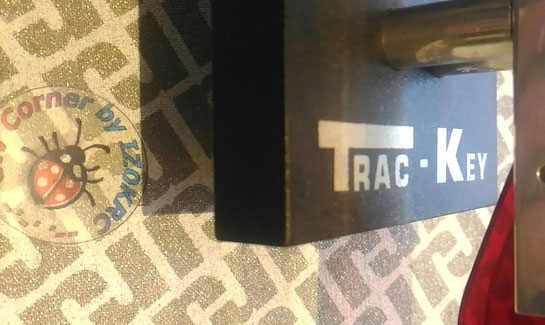

Trac key - Trac Electronics Co.
DL.US.002
Questo paddle è stato costruito negli anni '70 dalla Trac Electronics di Buffalo, NY.
Era possibile acquistare il Trac key unitamente al Keyer elettronico costruito dalla Trac, denominato TE-122.
Spendo due righe per confermare la validità del tasto. Seppur semplice e privo di una regolazione per il richiamo delle due leve (forza pre impostata in fabbrica) l'ho trovato per le mie abitudini un tra i migliori paddle che mi siano capitati tra le mani sino ad oggi. A conferma che a volte le apparenze possono trarre in ingannano.
14/11/2019

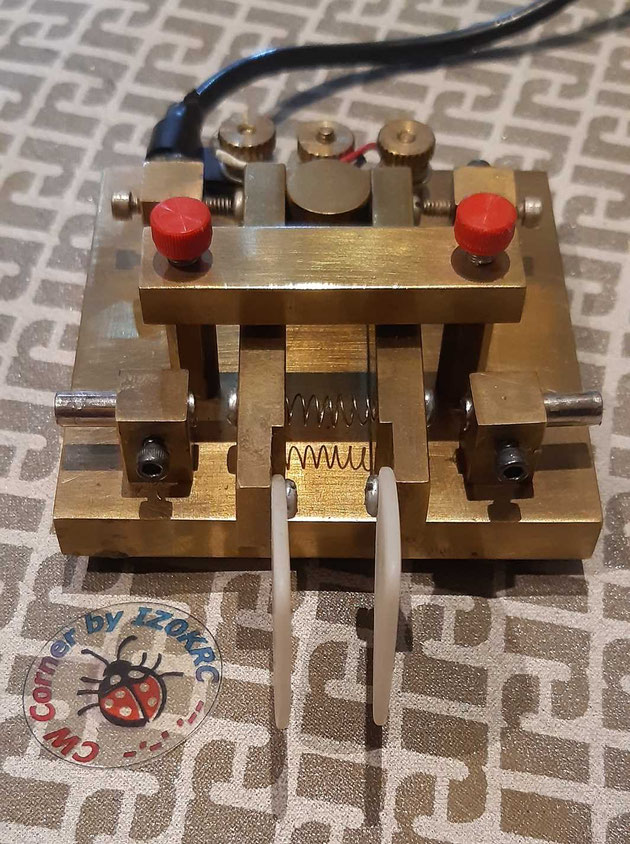

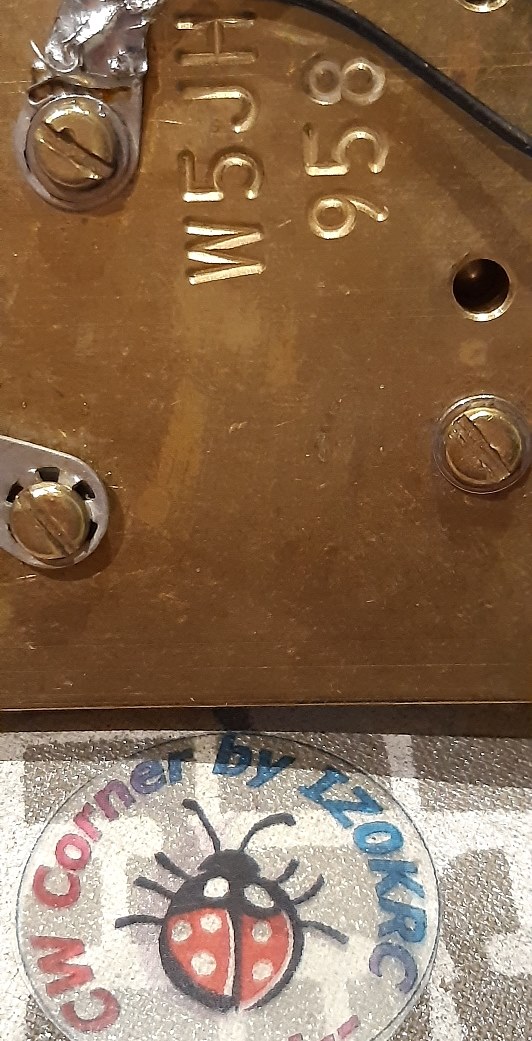

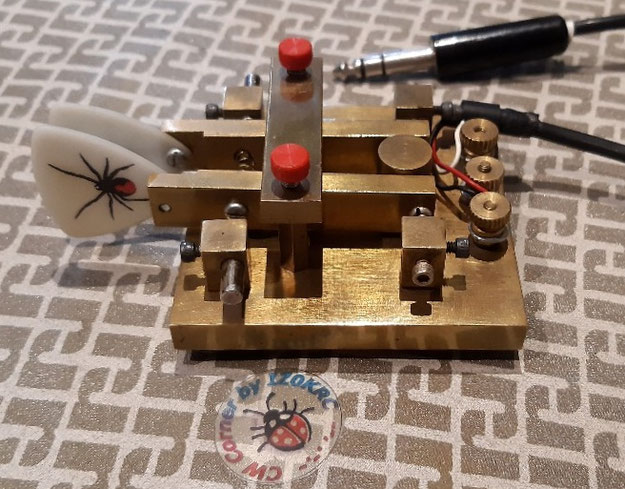

Black widow key.
DL.US.003
Questo paddle è molto recente, ad uso esclusivo della comunità radioamatoriale, prodotto in USA sino al 2015.
Prodotto interamente in ottone, la base misura 7,8 x 7,8 cm con un peso complessivo di 1 kg.

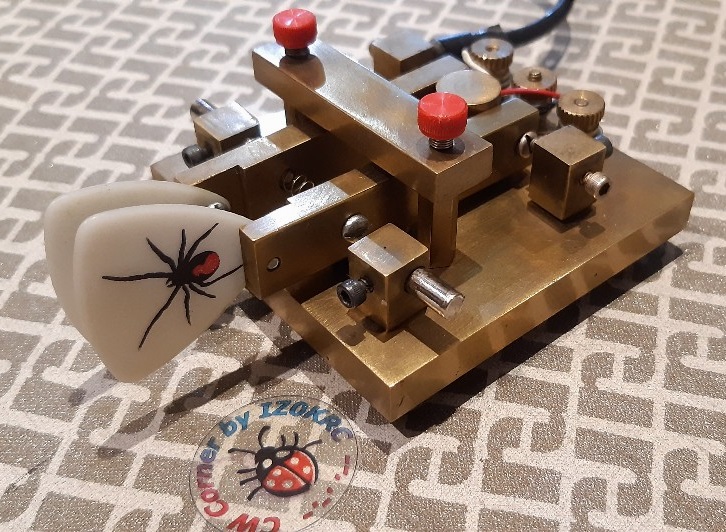

Questo tasto utilizza un doppio sistema di richiamo, forza magnetica una al richiamo delle molle. I bracci principali hanno i pivot che operano su cuscinetti a sfera per una fluida sensazione di movimento. I due bracci sono messi in contatto con la base con un ulteriore filo argentato per evitare falsi contatti. I contatti sono placcati in argento.
Quasi tutto è regolabile, compresa la tensione dei cuscinetti, la spaziatura dei contatti e la forza magnetica di ritorno. Tutte le regolazioni avvengono mediante l'uso di Una piccola chiave a brugola, fornita con il tasto.
Un ulteriore particolarità di questo piccolo paddle è che veniva fornito anche in kit, pronto per essere montato a casa da chiunque.
Sotto alcune informazioni su Jerry W5JH, il designer/produttore del paddle, SK nel'Aprile 2015, dal suo profilo qrz.com :
" I am the designer, previous manufacturer and sales person of the Black Widow and Baby Black WidowPaddles.
I am a retired Software/Systems Engineer for the Aerospace Industry".
16 November 2019

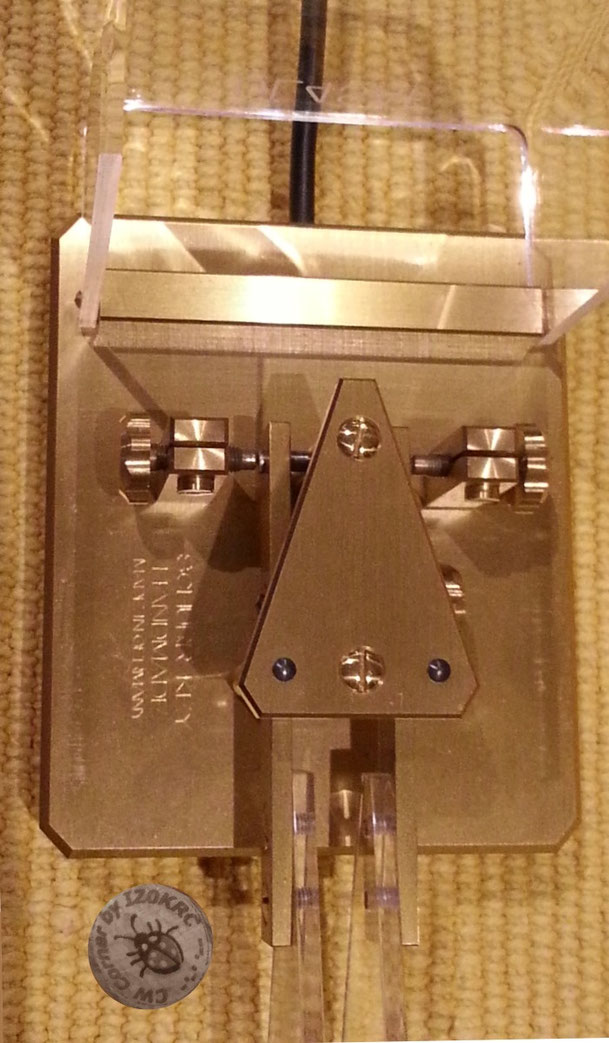

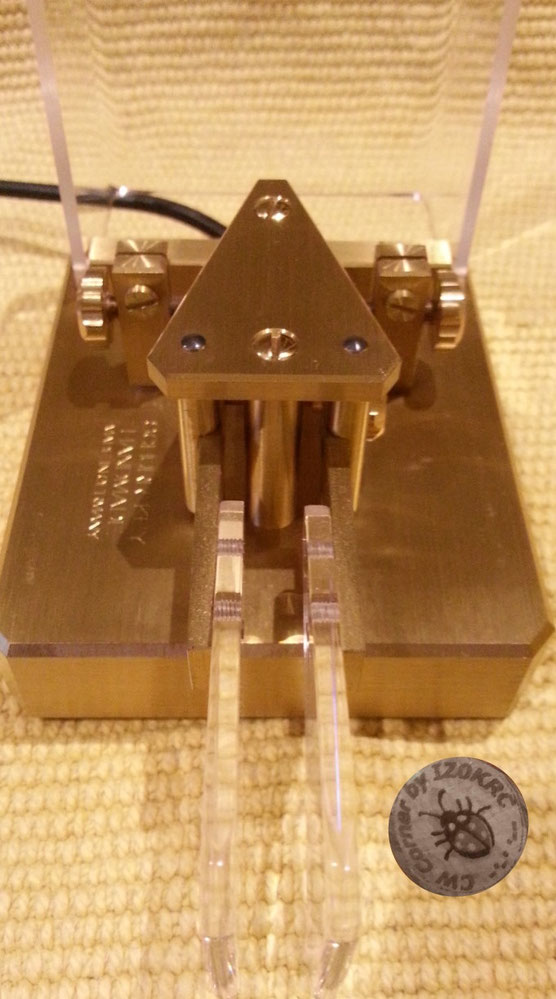

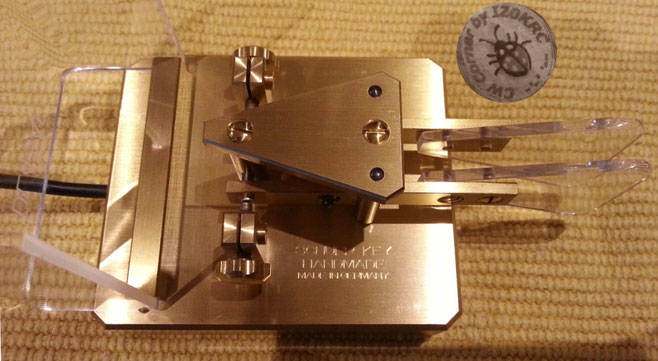

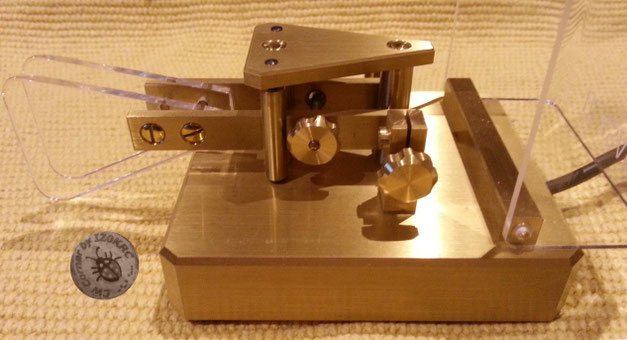

* Profi 2 - Schurr morsetasten von Deteuscheland
DL. D.001
Nei "classici moderni", vi è il noto paddle prodotto da Schurr il Morse Dirigent, predecessore del Profi 2.
Schurr, una tradizione trentennale nella produzione di tasti verticali, paddle e bug.
Il Profi 2 di Schurr è considerato da molti semplicemente il migliore paddle mai realizzato.

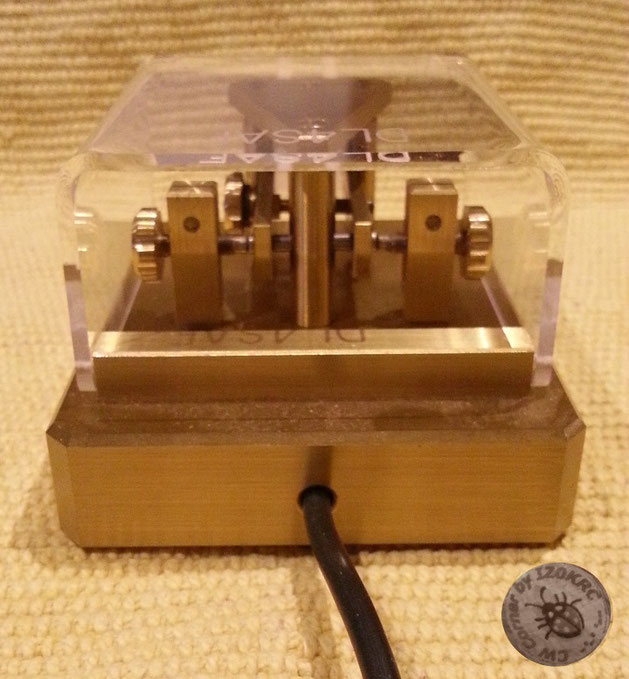

Il Profi è dotato di coperchio antipolvere, esce dalle officine con il cavo di collegamento già cablato sotto la base, la fattura è completamente in ottone pesante, le palette come la cover sono in plexiglass trasparente.

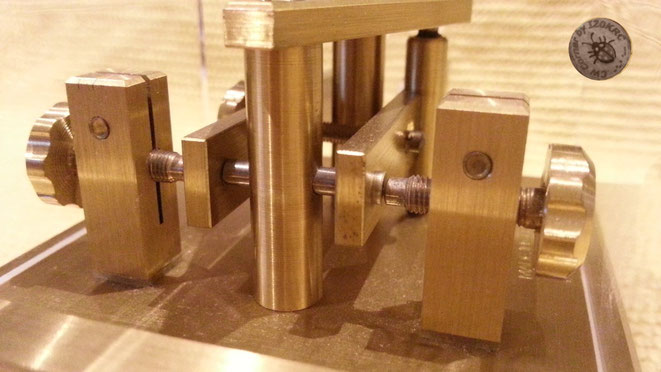

Il tasto ha un ampia regolazione per la spaziatura dei contatti e la tensione della molla. La filettatura delle viti di regolazione ha una spaziatura molto fine, il che contribuisce a fine regolazione del paddle. Una volta regolato non sono necessari ulteriori ritocchi di regolazione.
La regolazioni si può fare a mano senza uso di strumenti. I contatti sono convessi e placcati in oro.
La base è ricavata da un solido blocco di ottone dal peso di un chilo e mezzo, lavorato con precisione millimetrica. Sopra la base Schurr ha passato una laccatura composta da un polimero "segreto" con alta resistenza all'usura e alla corrosione, che però a distanza di alcuni decenni inizia a mostrare i suoi limiti di copertura.
La particolarità di questo paddle è di avere un unica regolazione della forza di richiamo per le due leve principali, prerogativa che a me non piace perchè generalmente regolo le due leve in modo leggermente diverso, cosa che con questo paddle non mi è possibile fare, questo però è un giudizio soggettivo che non pregiudica l'accuratezza nella finitura meccanica della chiave.
Questa versione monta delle palette in plexiglass leggermente più corte di quelle che solitamente si trovano su questo paddle.
Questa piccola modifica, rende il Profi 2 una chiave molto più veloce dinamica nell'azione pur matenendo la nota fluidità dei tasti Schurr.
La mia personale considerazione è che questo è un grande paddle, finemente lavorato e rifinito a mano da lgrande artigiano Gherard Shurr.
Se vuoi leggere la storia di Gherard Schurr e del suo fantastico Bug, clicca qui.
01 March 2013 Up date 18 Nov. 2019

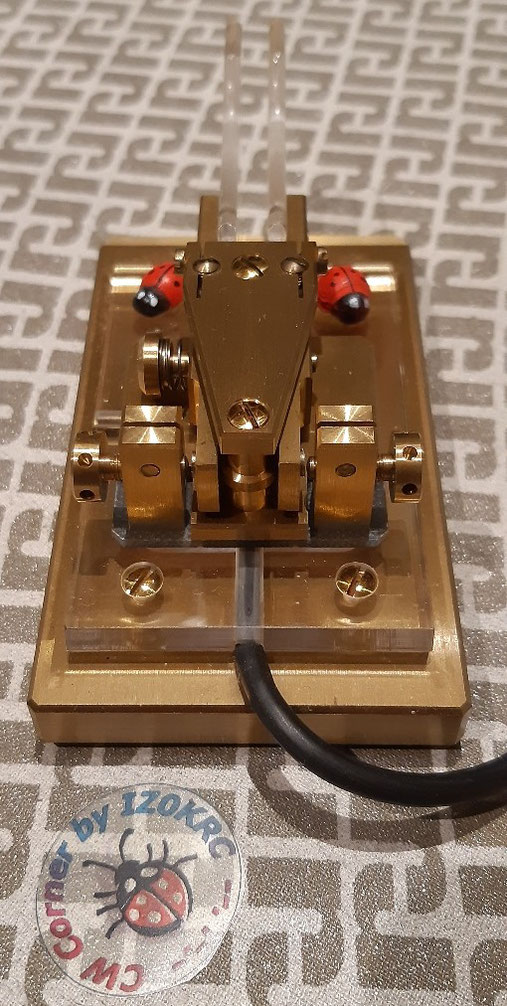

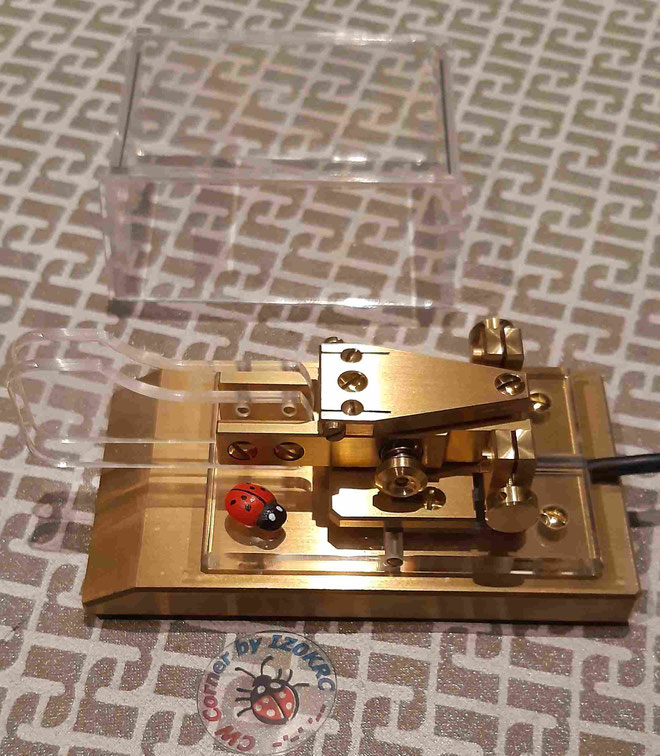

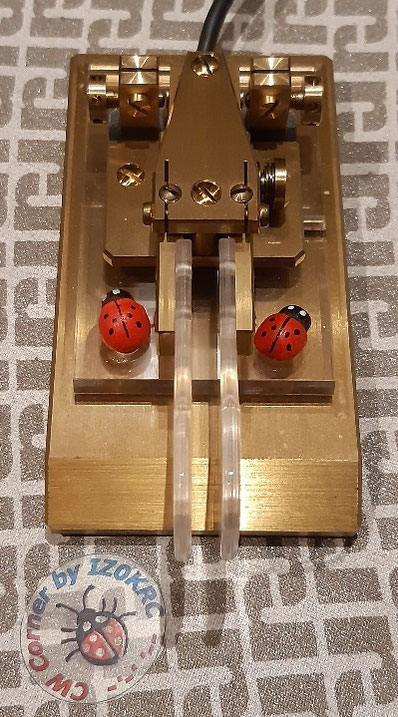

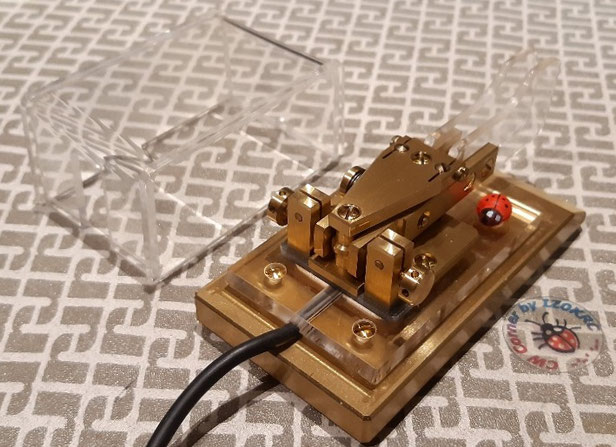

Schurr portable - wabbler. - Schurr morsetasten von Deteuscheland
DL. D.002
Il famoso paddle protabile di Schurr, il "Wabbler" creato per le operazioni radioamatoriali in campo.
il Wrabble è circa il 25% più piccolo del suo predecessore Morse Dirigent. Completo di cover antipolvere.
Il cavo di collegamento è già preinstallato, insieme al tasto, viene fornito lo strumento per le rgegolazioni, posto tra la base in plexiglass e quella in ottone.
Il Wabbler misura 115 L x 60 L x 54 h / mm con un peso di circa 1020 g
Il tasto Wabbler nonostante le sue ridotte dimensioni risulta più pesante di molti paddle standard della sua categoria, garantendo una eccezionale stabilità.
La meccanica e la finitura è sopraffina, come tutte le produzioni di Gherard Shurr.
NB. Le due coccinelle sui lati del tasto sono state apposte da mia figlia all'eta di 6 anni. Li resteranno fin quando la chiave sarà qui con me :-)
18 November 2019

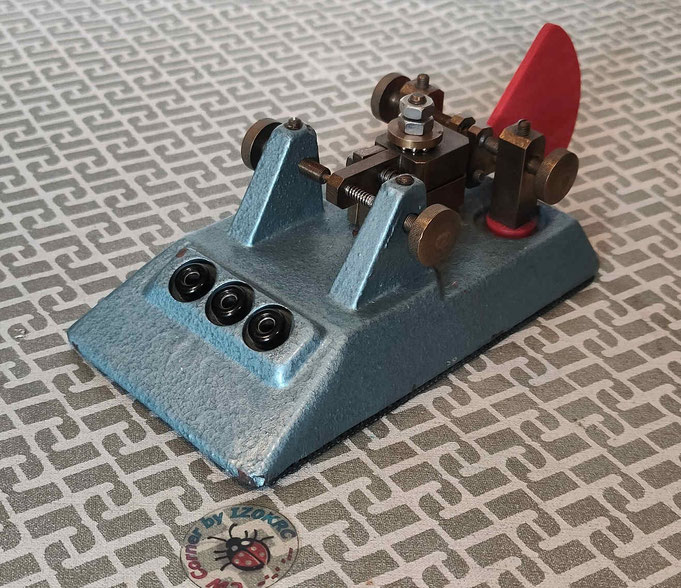

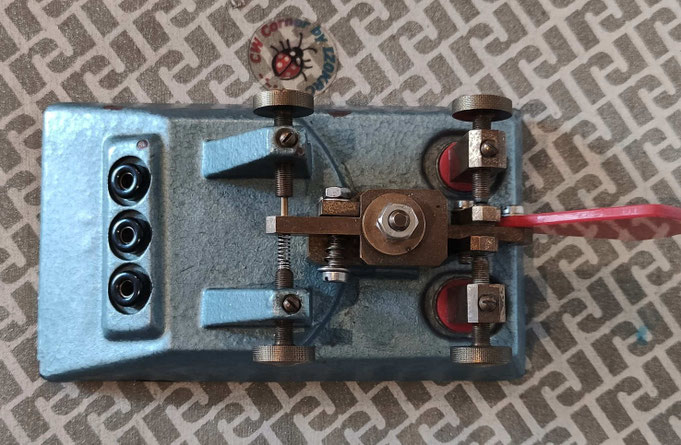

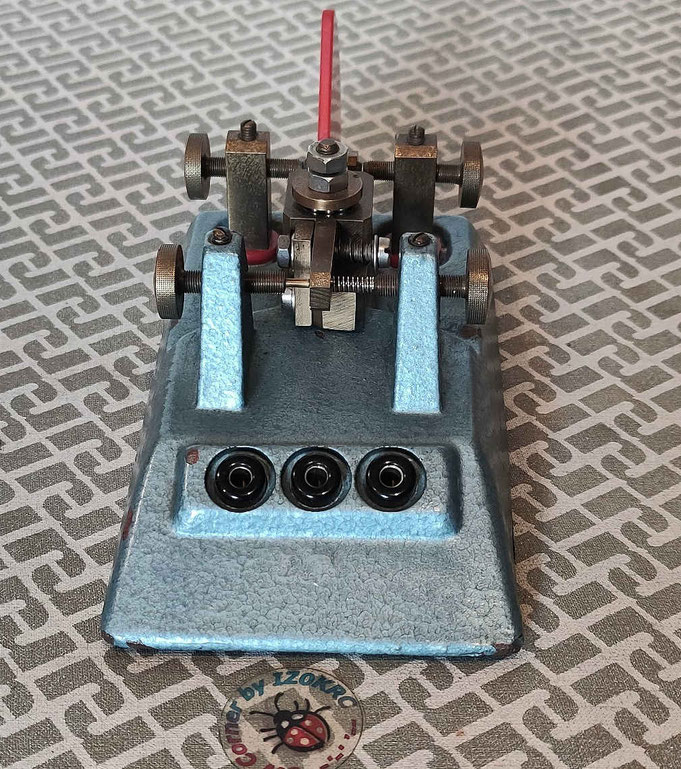

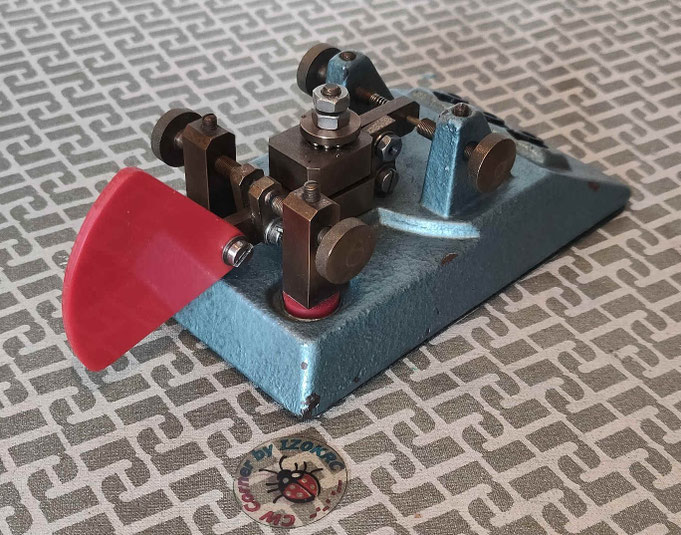

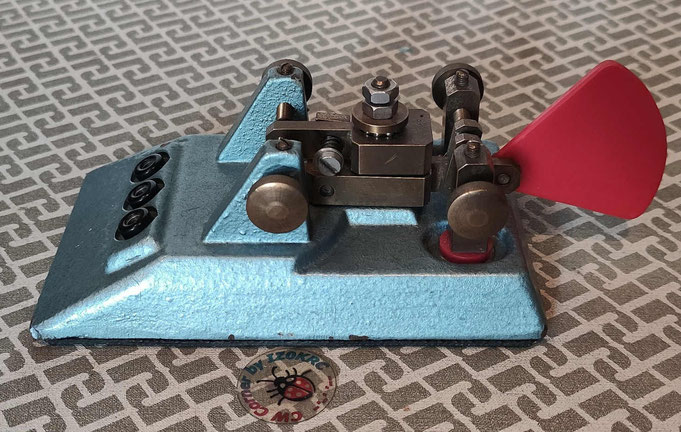

Hannes Bauer - single lever key
ML. D.001
Tasto tedesco, progettato dall'Ing. Otto Palmen e costruito nei primi anni '60 dalla ditta Hannes Bauer di Bamberg.
Si nota la particolartià della grande paletta, utile per meglio adattarsi all'operatore.
Il sistema di snodo della leva singola, si compone di un innovativo sistema per l'epoca composto da tre sfere poste tra le due parti fisse.
16 Ottobre 2022

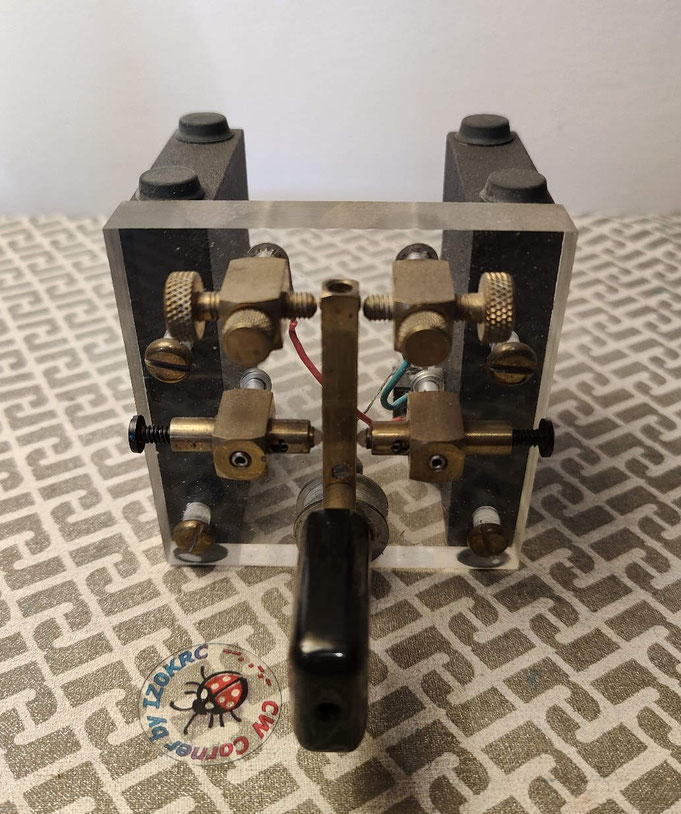

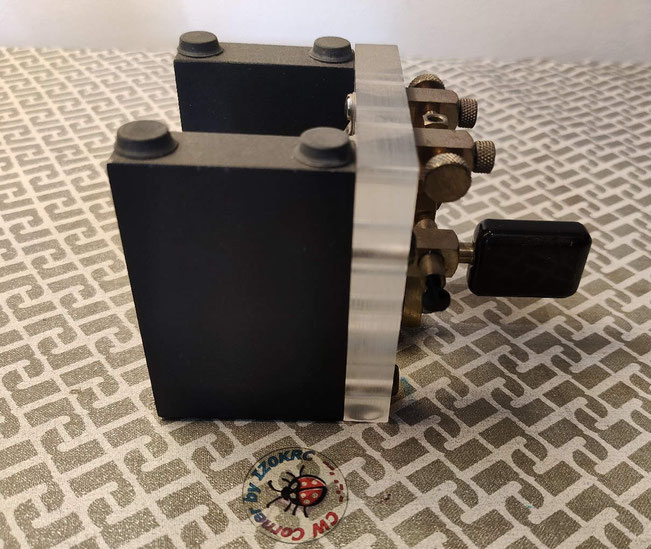

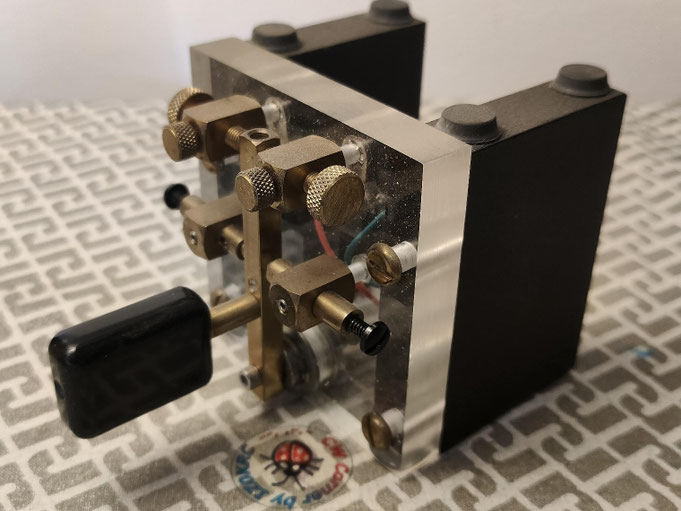

Tasto monoleva WBL - modello VSL
ML.US.002
Stan Heils W9WBL SK, ha costruito due tasti innovativi. Ha adottato un nuovo standard, riducendo il rapporto tra leva e braccio riuscendo a bilanciare e diminure lo sforzo durante la trasmissione.
Nella meccancia del tasto, Stan ha utilizzato dei cuscinetti a manicotto, in quanto i cuscinetti a sfera a suo dire non erano necessari per l'esiguo movimento dei bracci che ruotavano solo di pochi gradi. I tasti WBL offrivano regolazioni per l'altezza della leva, la spaziatura delle dita ( il solo modello V22), la spaziatura dei contatti ecc.
Il tasto V2L, il mono leva è stato il primo ad essere prodotto, seguirà poi il paddle modello V22. Purtroppo non si conosce il periodo preciso di produzione e le quantità prodotte del mono leva VSL.
Per quanto riguarda il mono leva VSL, la sua particolare conformazione del tasto ruotandolo permette di poterlo utilizzare anche come tasto verticale puro o di invertire la sua azione in modo da poter essere utilizzato velocemetne e senza alcuna modifica da un mancino.
Wilko PA3BWK conduce nel suo sito, il censimento dei tasti WBL https://www.morsecode.nl/index.html
11 Novembre 2022

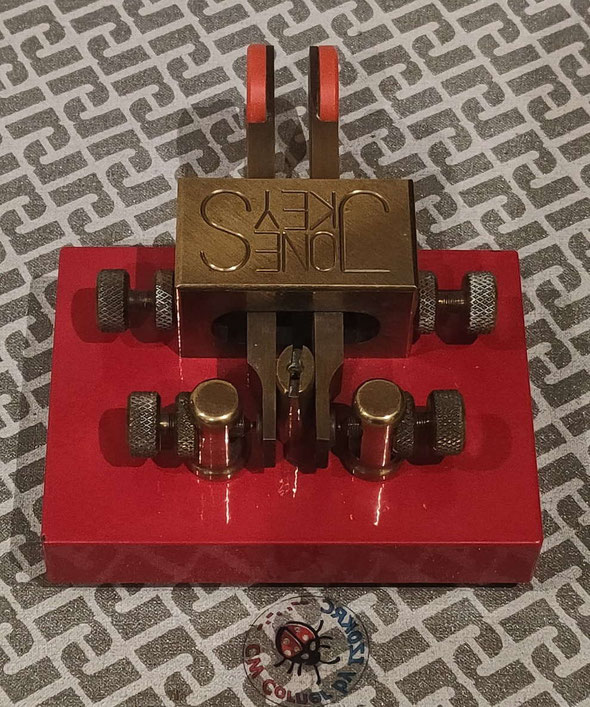

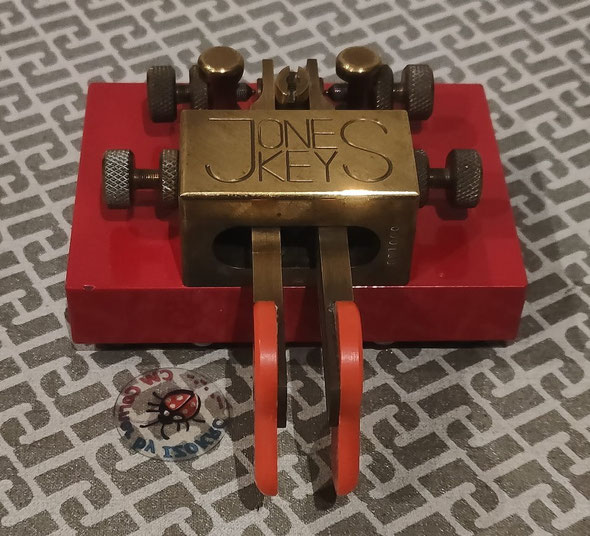

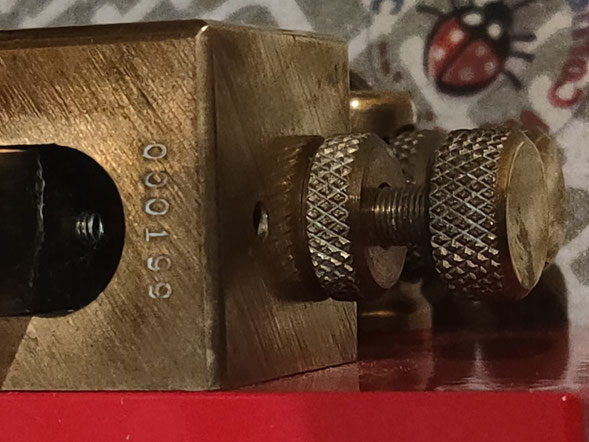

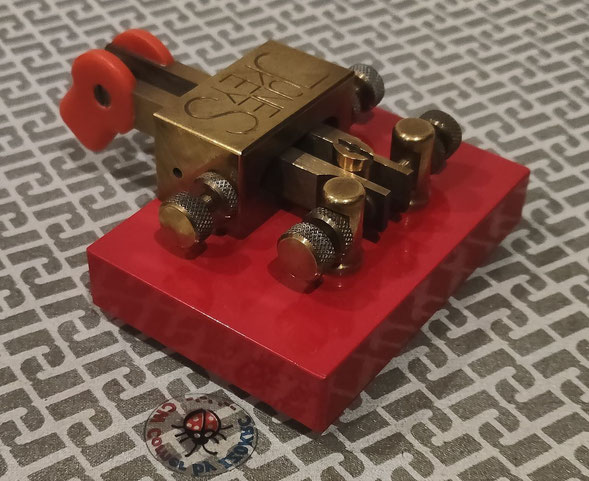

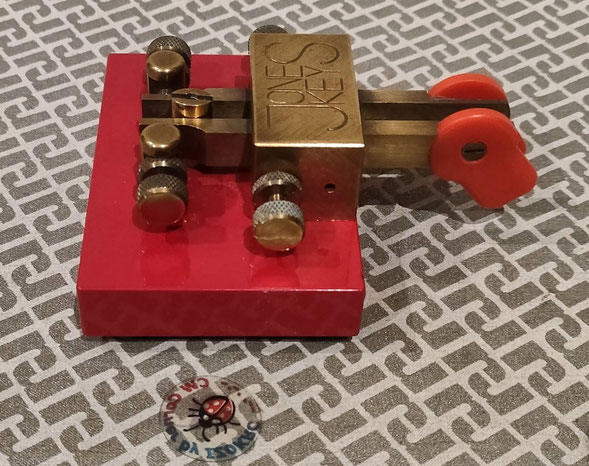

Jones paddle PK-200 - Jones Engineering Co. Ltd.
DL.Uk.001
Il paddle sottoesposto è il modello PK-200, costruito in altre due varianti, completamente in ottone a vista, modello PK-200 B, e un alro modello placcato in oro, modello PK-200 G.
Le officine Jones Engineering Co. Ltd. erano nel Surrey, negli anni '90, avevano in produzione anche una versione di mono leva e un verticale.
Il PK-200 veniva venduto e spedito in kit, soprattutto verso Stati Uniti, facile da assemblare. Il it prevedeva la base con le paletta già premontate e una busta contenente una 30 ina di parti, tra cui viti, molle ecc. da applicare sul parte arrivata già pre assemblata, il tutto richiedeva una mezz'oretta di tempo e poi via in pista.
un tasto solido, per via della sua base in ottone, preciso e solido anche come sensazione durante la trasmissione. Nel suo hardware presenta in esclusiva due importanti innovazioni, copiate nei tasti moderni. La prima novità consiste nella possibilità di ruotare in alto e in basso le palette per avere un’altezza ottimale con le esigenze dell'operatore. L'altra innovazione, la più innovativa, inserire tra le due palette un perno di forma ellissoidale, ruotando il perno le palette vengono cosi regolate in ampiezza a proprio piacimento.
02 Febbraio 2023
